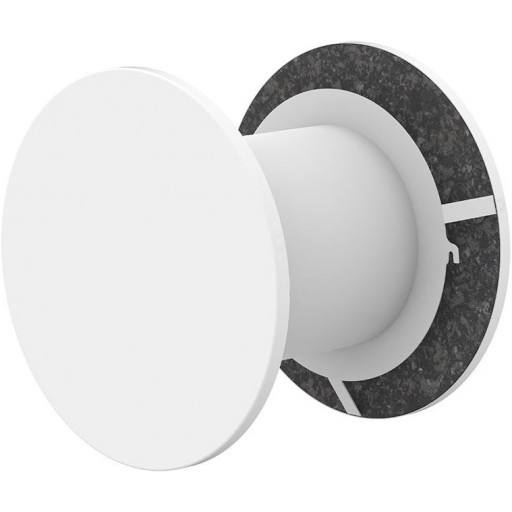

Переточный клапан Systemair OVR-125

Применение

Переточный клапан Systemair OVR-125 - это устройство, предназначенное для притока/вытяжки свежего воздуха в помещения любого назначения. Внутренняя и наружная часть устройства (канал и диффузоры) имеет акустическую изоляцию, которая поглощает внешние шумы и не пропускает их в помещение. Также, конструкция не пропускает свет с улицы.

Диаметр канала - 125 мм, длина канала (толщина стены) - 70-145 мм.

Конструкция

Клапан перетока воздуха Systemair OVR изготавливается из стали, а наружные диффузоры покрашены белой порошковой краской (RAL 9010-80). Акустическая изоляция не содержит опасных волокон.

Монтаж

1. В стене вырезается отверстие диаметром 125 мм.

2. В подготовленное отверстие устанавливается воздуховод (в комплекте), обрезанный под толщину стены.
3. Два установочных кольца крепятся с двух сторон стены.
4. При помощи входящего в комплект болта кольца прижимаются друг к другу и жестко фиксируются на внешних сторонах отверстия в стене.
5. После этого с двух сторон одеваются внешние плафоны.
